安规电容的主要特性参数

一、容量与误差:实际电容量和标称电容量允许的最大偏差范围。一般分为3级:1级±5%,2级±10%,三级±20%。在有些情况下,还有0级,误差为±20%。精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级。

常用的电容器其精度等级和电阻器的标示方法相同。用之母表示:B(允许误差±0.1%),C(允许误差±0.25%),D(允许误差±0.5%),F(允许误差±1%),G(允许误差±2%),J( 允许误差±5%),K(允许误差±10%),L(允许误差±15%),M(允许误差±20%),N(允许误差±30%),Z(允许误差+80%﹣20%)

二,额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压。对于结构、介质、容量相同的器件,耐压越高,体积越大。

三、温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值。温度系数越小越好。

四、绝缘电阻:用来表示漏电大小的。一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆。电解电容的绝缘电阻一般较小。相对而言,绝缘电阻越大越好,漏电也小。

五、损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量。这些损耗主要来自介质损耗和金属损耗。通常用损耗角正切值来表示。

六、频率特性:电容器的电参数随电场频率而变化的性质。在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减少。损耗也随频率的升高而增加。另外, 在高频工作时,电容器的分布参数,如极片电阻、引线电感等,都会影响电容器的性能。所有这些,使得电容器的使用频率受到限制。

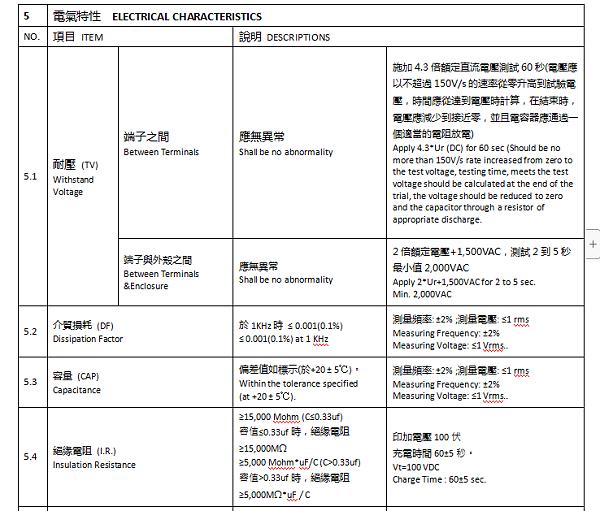

不同品种的电容器,最高使用频率不同。小型云母电容器在250MHZ以内;原片型瓷介电容器为300MHZ;    圆管型瓷介电容器为200MHZ;圆盘型瓷介电容器可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ.附JET/X2安规电容电气特性图电容特性图
